CT12350 瞬間式電気温水器 PCBA

CT12350 インスタント電気温水器 PCBA

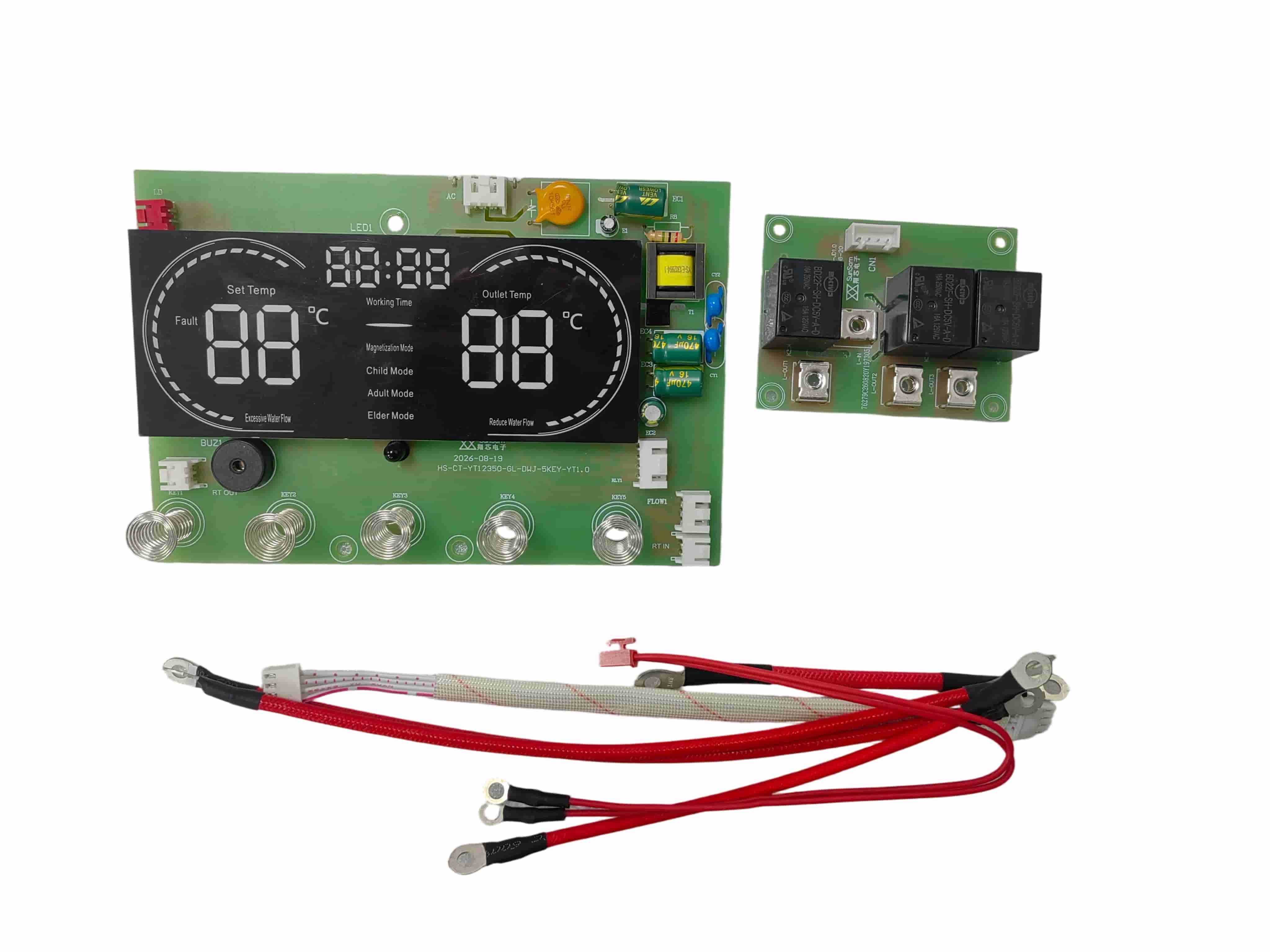

CT12350 インスタント電気温水器 PCBA は、220 V、6 kW 瞬間温水システム用に開発された統合制御ソリューションです。段階的な加熱制御、水流検出、温度調整、LED ディスプレイ制御、および複数の障害保護機能を 1 つの PCBA に組み合わせています。

家庭用インスタント電気温水器およびカスタマイズされた温水機器向けに設計された CT12350 は、さまざまな OEM および ODM プロジェクト向けのハードウェア、ファームウェア、ディスプレイ、インターフェイスのカスタマイズをサポートします。

7 つの電力レベルによる 6 kW 加熱制御

テスト済みのスイッチモード電源バージョンは、AC 150 ～ 280 V、50 Hz で動作します。 AC 220 V の定格電圧で、PCBA は最大 6,000 W の加熱負荷をサポートし、3 つの加熱出力グループを制御します。

より柔軟な温度調整を行うために、7 つの電力レベルが利用可能です。

- レベル 1: 1,400 W

- レベル 2: 2,200 W

- レベル 3: 2,400 W

- レベル 4: 3,600 W

- レベル 5: 3,800 W

- レベル6: 4,600 W

- レベル 7: 6,000 W

マルチレベル加熱設計により、コントローラーは動作モード、水温、加熱需要に応じて適切な出力を選択できます。

インテリジェントな恒温制御

CT12350 給湯器制御ボードは、30 ～ 55°C の調整可能な温度範囲を提供します。 50 kΩ NTC 温度センサーは、温度検出と制御フィードバックに使用されます。

AI モードでは、PCBA は入口水温度に応じて適切な電力レベルと目標温度を自動的に選択します。プログラムされた AI 温度設定の範囲は、テスト レポートに記録された入口温度条件下で 39°C ～ 45°C です。

便利な操作のために 3 つの温度モードも利用できます。

- チャイルドモード: 38°C

- 大人モード: 42℃

- シニアモード：45℃

コントローラーは自動校正と一定温度パラメーターの記憶をサポートしています。入口温度 25°C、流量 1.5 L/min および 3 L/min で記録されたサンプル テストに基づくと、測定された出口温度はテストされた設定値で約 ±2°C 以内に留まりました。

水流の起動とスタンバイ制御

検出された水流量が約 1.5 L/min に達すると、PCBA は加熱制御プロセスを開始します。流量が約 1.3 L/min に減少すると加熱が停止します。

水流が検出されない場合、コントローラは約 2 秒後に待機状態になります。キーを押すか、水の流れを元に戻すと、ディスプレイが再アクティブ化されます。この制御ロジックは、実際の水需要に合わせて暖房運転を調整するのに役立ちます。

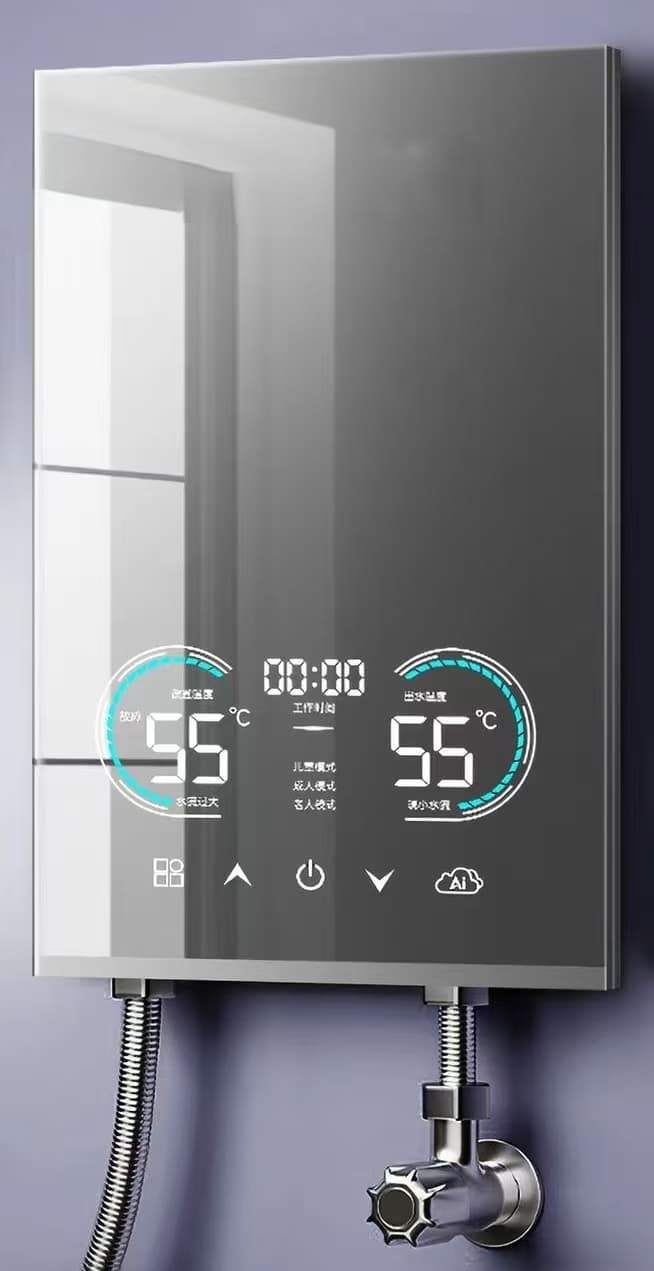

タッチコントロールとLEDディスプレイ

CT12350 インスタント電気温水器 PCBA には、次の 5 つの主要な制御キーがあります。

- 力

- 温度または電力の増加

- 温度または電力の低下

- AI

- モードの選択

タッチコントロール インターフェイスは、表面実装された 4 mm ガラス パネルまたは 2 mm プラスチック パネルを通じて操作できるため、家電メーカーはさまざまなフロント パネル デザインを開発できます。

LED ディスプレイは次のことを表示できます。

- 出口水温

- 設定温度

- 動作時間

- 加熱状態

- 電源投入状態

- 選択された動作モード

- 故障コード

表示アイコンとインターフェイスのレイアウトは、製品の外観や顧客の要件に応じて調整できます。

複数の障害保護機能

CT12350 には、瞬間式電気温水器用途向けのいくつかの制御および障害診断機能が含まれています。

出口温度が 63°C に達すると、コントローラーは自動的に加熱出力を 1 電力レベル下げます。温度が 65°C 以上になると、E4 過熱アラームが作動し、加熱が停止します。温度が 55°C を下回ると、通常の動作が再開されます。

コントローラーは以下もサポートしています。

- E1漏電故障警報と加熱遮断

- E2 出口温度センサーの断線または短絡保護

- 温度センサー障害解消後の自動復帰

- 点検とメンテナンスを容易にする故障コード表示

最終的な保護性能は、完全な機器の設計、センサー、配線、加熱システム、その他の安全コンポーネントによって決まります。

主な技術仕様

|パラメータ |仕様 |

|---|---|

|製品モデル | CT12350 |

|製品タイプ |インスタント電気温水器 PCBA |

|制御基板の設計 |絶縁型統合制御ボード |

|動作電圧 | AC 150 ～ 280 V、50 Hz |

|定格電圧 | AC220V |

|最大暖房負荷 | 6,000W |

|加熱制御出力 | 3グループ |

|電力レベル | 7 レベル |

|温度設定範囲 | 30～55℃ |

|活性化流量 | 1.5L/分 |

|遮断流量 | 1.3L/分 |

|温度センサー | 50 kΩ NTC (25°C) |

|プリセットモード |子供 38°C、大人 42°C、シニア 45°C |

|タッチパネルの互換性 | 4 mm ガラスまたは 2 mm プラスチック パネル |

|動作温度 | −15℃〜65℃ |

|動作湿度 | 10% ～ 95% RH |

サンプルテストと性能検証

サンプル検証では、スイッチモード電源バージョンは AC 280 V で 8 時間連続動作し、異常な性能はありませんでした。また、システムは 65°C、相対湿度 90% のテスト環境下で 8 時間動作しました。

これらの結果は、テストされたサンプルと指定されたテスト条件に関連しています。最終的な電気仕様、環境仕様、および安全仕様は、PCBA がお客様の完全な給湯器に組み込まれた後に再度検証する必要があります。

OEM および ODM PCBA のカスタマイズ

CT12350 は、カスタマイズされたインスタント電気温水器プロジェクトのリファレンス制御プラットフォームとして使用できます。利用可能なエンジニアリングおよび製造サービスには次が含まれます。

- PCBAハードウェア設計

- 組み込みファームウェアの開発

- 加熱制御ロジックのカスタマイズ

- ディスプレイとタッチインターフェースのカスタマイズ

- コネクタとワイヤーハーネスの適合

- 温度センサーと流量センサーのマッチング

- コンポーネントの調達

- SMT および DIP アセンブリ

- 機能テスト

- 試作およびバッチ生産

プロジェクトの評価のために、顧客は必要な動作電圧、加熱電力、製品寸法、ディスプレイ設計、センサー仕様、配線図、および対象となる安全規格を提供できます。

アプリケーション

CT12350 制御プラットフォームは次の用途に適しています。

・家庭用瞬間湯沸かし器

- 瞬間式電気シャワー給湯器

- コンパクトな壁掛け給湯器

- バスルームとキッチンの給湯器具

- カスタマイズされた OEM および ODM 給湯システム

220 V 瞬間湯沸かし器を開発していて、カスタマイズ可能な 6 kW 制御 PCBA が必要な場合は、製品仕様、図面、または既存のサンプルを添えて SunSam にお問い合わせください。当社のエンジニアリング チームは、制御要件を評価し、適切な PCBA 開発および製造提案を準備できます。
