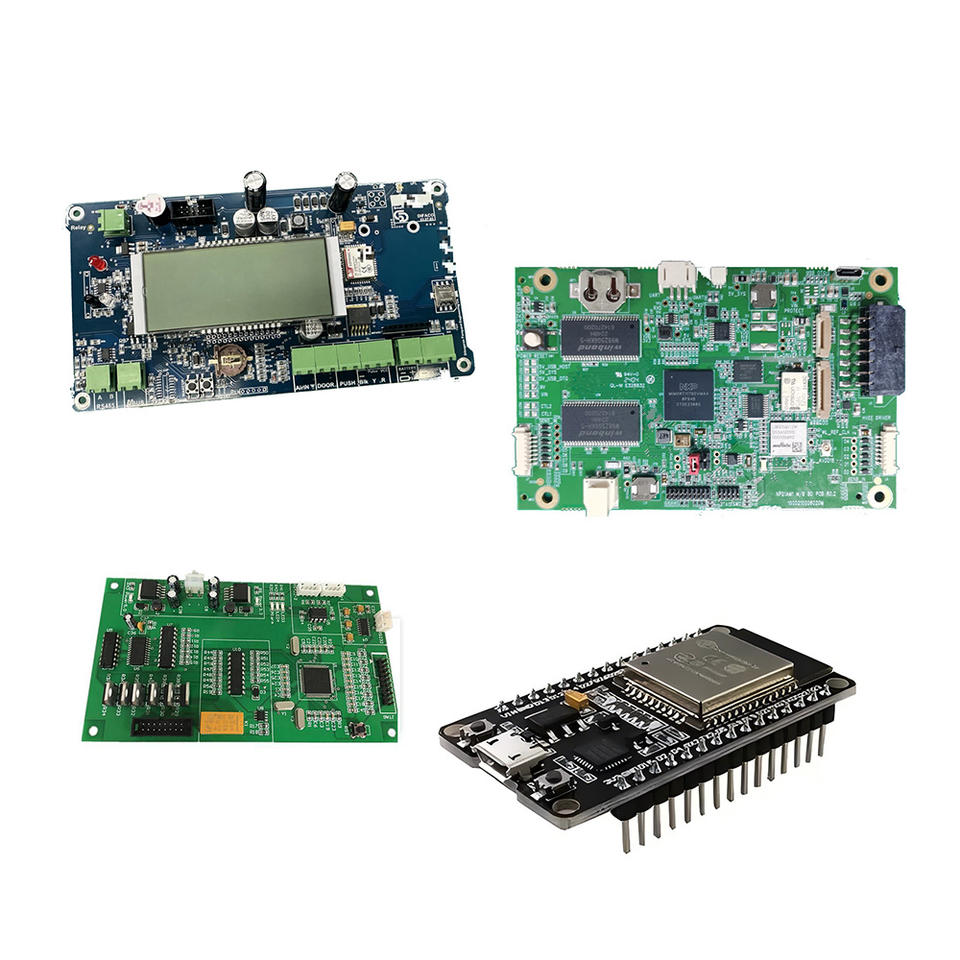

家庭用洗濯機PCBA

家庭用洗濯機 PCBA – 応用 PCBA 設計能力を備えた SUNSAM から購入
家庭用洗濯機PCBAとは何ですか?

高品質の家庭用洗濯機 PCBA は、家庭用洗濯機のさまざまな機能が実行される順序を制御する中心的なプリント基板アセンブリです。通常の家庭用洗濯機には、高速すすぎ、低速洗浄、長時間洗浄など、さまざまなタイプのサイクルがあり、各サイクルには、注水バルブをオンにするタイミング、撹拌モーターをオンにするタイミング、スピン制御をオンにするタイミング、および排水ポンプをオンにするタイミングがあります。家庭用洗濯機 PCBA はユーザー入力、センサー情報、プログラム命令を受け取り、これらのイベントは適切なタイミングで適切な時間だけ発生します。商用ユニット用の制御ボードとは異なり、この種のボードは、さまざまなサイクルの選択のバランスをとるだけでなく、より静かで、家庭用のドア ロック、LED スクリーン、タッチ スクリーンと統合する必要があります。

SUNSAM の PCBA 設計機能を使用して、これらすべての機能ブロックを秩序ある基板レイアウトに編成し、電力要件を満たすコンポーネントを選択し、遅延開始、エコウォッシュ、障害インジケーターなどの機能をサポートします。この角度では、顧客が製品プラットフォームまたは新しいモデルの反復に合わせて家庭用洗濯機 PCBA を注文する洗濯機内の他のすべてのサブシステムとこのボードがどのようにインターフェースするかも考慮されます。

主要な機能的側面

シーケンスとロジック制御

すべての家庭用洗濯機の PCBA の中核には、選択された洗濯プログラムを解釈し、水の温度とモーターとバルブの動作シーケンスを調整する制御ロジック エンジンが搭載されています。この制御ロジックを小さなボードに実装するには、ボードがデリケートな洗浄、強力な浸漬、高速すすぎなどのさまざまな動作モードを処理できるように、マイクロコントローラー、リレー ドライバー、センサー入力を配置するだけです。

センサーとインターフェースの統合

家庭用洗濯機には、水位、温度、アンバランスなどを測定するセンサーが多数搭載されており、サイクル中の特定の時点で状態が変化します。 PCBA は、これらの信号を制御コアに効率的にルーティングすると同時に、ディスプレイ、押しボタン、インジケーター ライトなどを管理してユーザーにステータスを伝達する必要があります。 SUNSAMのPCBA設計は、ミックスドシグナル環境に適した高速ロジックパスと電源ラインに合わせたレイアウト計画を行うことができます。

設計から製造まで: 実践的な考慮事項

レイアウト計画と部品の選択

高品質の家庭用洗濯機を設計するには、PCBA の電流伝達経路に注意を払い、センサー入力用のモーターとポンプを絶縁し、電気的過渡現象から保護する必要があります。 SUSUNSAM工場は、回路図を調べて一般的な洗濯機エンクロージャと取り付けポイントボードのセットアップを組み合わせてこの部品をサポートし、バイヤーが製品スキームに一致する家庭用洗濯機PCBAを入手し、製品制約を作成するのを支援します。

テストと組み立てのワークフロー

家庭用洗濯機の PCBA は通常、出荷前に、外観検査、電気的導通テスト、モータードライブやユーザーインターフェイスの応答などの主要なサブシステムの機能テストなど、一連の検査を受ける必要があります。このテスト段階では、すべてのボードが家庭の洗濯環境で期待される望ましい動作に達していることを確認します。

家庭用洗濯機にとって PCBA 設計が重要な理由

チームが家庭用洗濯機の PCBA を調べに行くとき、多くの場合、「どうやってサイクルを回すのですか?」という質問だけではなく、「これらのさまざまな機械部品 (浴槽、上からぶら下がっているもの、水など) でどのように動作するのですか? SUNSAM は、ドキュメントとインターフェースのリファレンスを提供し、ボード設計の早い段階で協力することでこれを支援し、ボードが製品が求めるもの、ユーザーが期待するものと一致するようにします。
